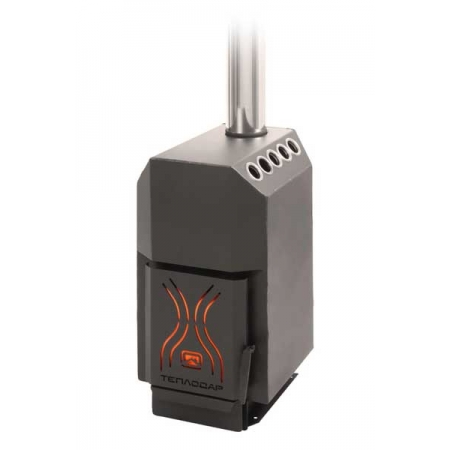

Трубная отопительная печь "ТОП модель" предназначена для дровяного отопления помещений и для приготовления (разогрева) пищи.
Особенностями данной печи являются:
- динамичный конвекционный нагрев воздуха;
- двуканальная система дожига обеспечивает режим длительного горения (до 8-10 часов);
- трехоборотная конструкция топки;
- небольшие габаритные размеры;
- пожаробезопасная конструкция с увеличенным ресурсом;
- чугунная или самоохлаждаемая дверца;
- эргономичность;
- простота обслуживания и эксплуатации.
Производитель (страна) Теплодар (Россия)
Модель TОП-200
Печь проявила себя на высоком уровне. Обогрев помещения был достаточно быстр.
Основные технические характеристики:
Характеристика | «ТОП модель 200» | «ТОП модель140» |
Объем отапливаемого помещения, м3 | 200 | 140 |
Габаритные размеры: ВхШхД, мм | 700х375х520 | 700х375х400 |
Масса (со стальной дверцей/с чугунной дверцей), кг | 78/82 | 65/69 |
Диаметр дымохода, мм | 115 | 115 |
Максимальная мощность, кВт | 20 | 14 |
Длина поленьев, мм | 470 | 300 |
ВНИМАНИЕ! Монтаж печей и дымоходов, производства ООО "ПКФ Теплодар" должен производится в соответствии с СП 7.13130.2009 лицензированными организациями и квалифицированными специалистами.
Установка печи и монтаж дымохода в помещении должны проводиться с соблюдением требований настоящего руководства, а также действующих норм и правил пожарной безопасности СП 7.13130.2009.
В соответствии с правилами пожарной безопасности при монтаже печи необходимо соблюдать безопасные расстояния до возгораемых материалов стен, пола и потолка:
в стороны и назад 500 мм
вперед 1250 мм
вверх 1200 мм
Указанные расстояния безопасности можно уменьшить в четыре раза, используя кирпичную кладку шириной кирпича и воздушный зазор 30 мм до используемой сгораемой поверхности. Кладка должна быть выше верхней поверхности печи на 500 мм.
Если печь устанавливается не на фундамент, а на деревянный пол, то для его изоляции требуется выложить площадку толщиной 1/4 кирпича, в стороны от печи на 250 мм. Сверху кирпичную кладку закрыть металлическим листом или цементной стяжкой.
Пол из горючих и трудногорючих материалов следует защищать от возгорания предтопочным листом размером 700х500мм, располагаемым длинной его стороной вдоль печи.
Минимальное расстояние от топочной дверцы до противоположной стены - 1250 мм.
Расстояние между верхом печи и незащищенным потолком не менее 1200мм.
При использовании неутепленных модулей труб на длительном режиме работы печи “ТОП модель 200”, значительно увеличивается объем конденсата. В целях снижения объема конденсата при эксплуатации печи, рекомендуется использование двухстенных труб с теплоизоляцией типа “сэндвич” производства ООО “ПКФ Теплодар”.
ВНИМАНИЕ! Запрещается выполнять соединения печи с дымоходом и дымохода с конструктивными элементами отапливаемого помещения неразборными.
При прохождении дымохода вблизи стены, изготовленной из сгораемого материала, необходимо изолировать её базальтовой ватой (или аналогом) и металлическим листом.
При монтаже дымоходной системы в зданиях с кровлями из горючих материалов требуется установить на трубу искроуловитель из металлической сетки с отверстиями размером не более 5х5 мм.
При проходе трубы через потолок, разделка должна быть больше толщины перекрытия (потолка) на 70 мм. Зазоры между потолочными перекрытиями и разделками необходимо заполнять негорючими материалами (керамзит, шлак, базальтовая вата).
